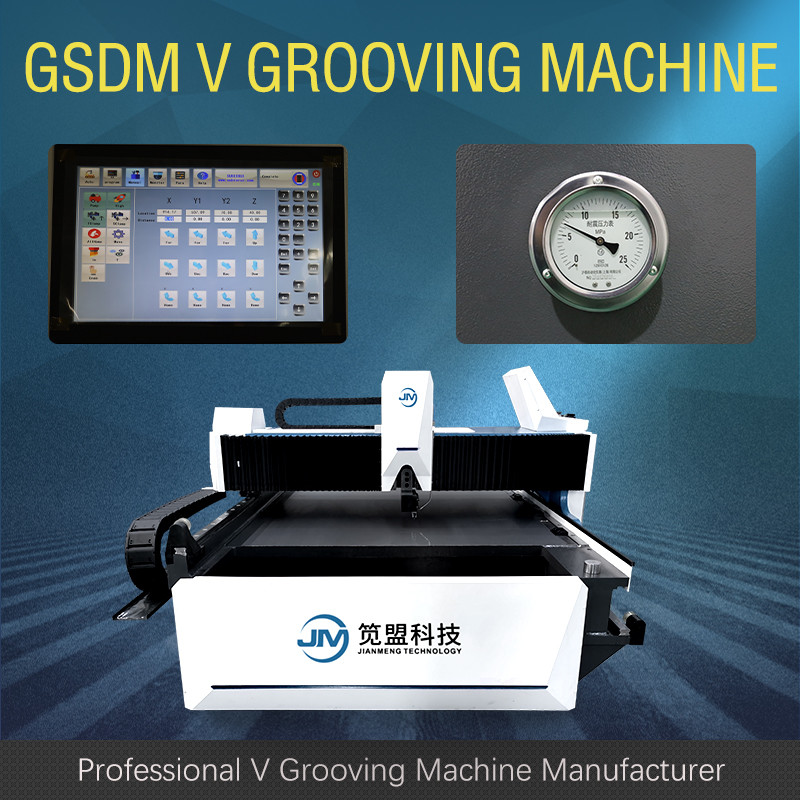

Découpeuse horizontale automatique de cannelure de V pour le bouchon d'Anti-planche à roulettes

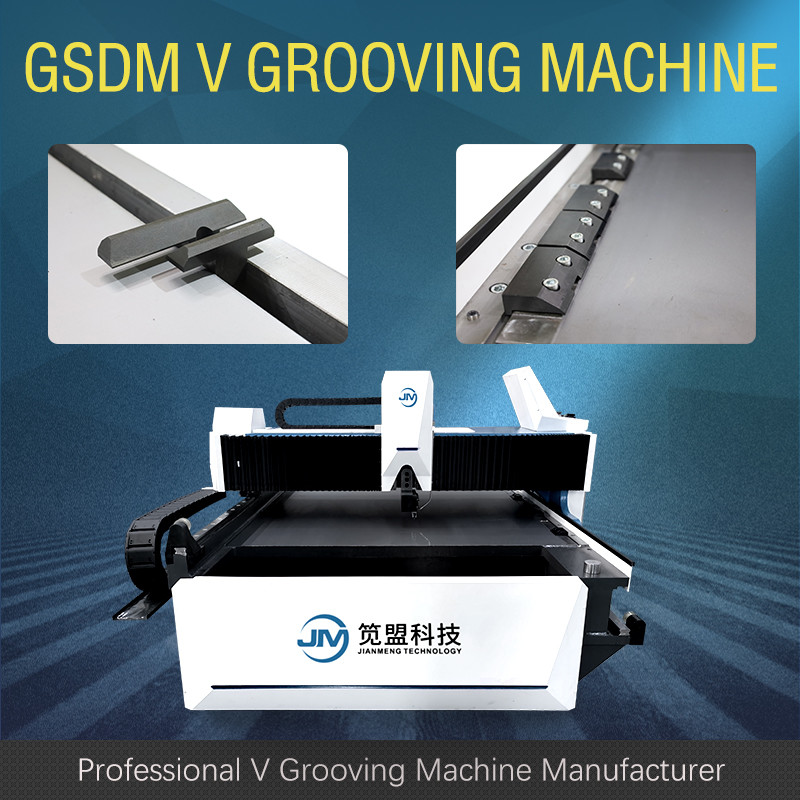

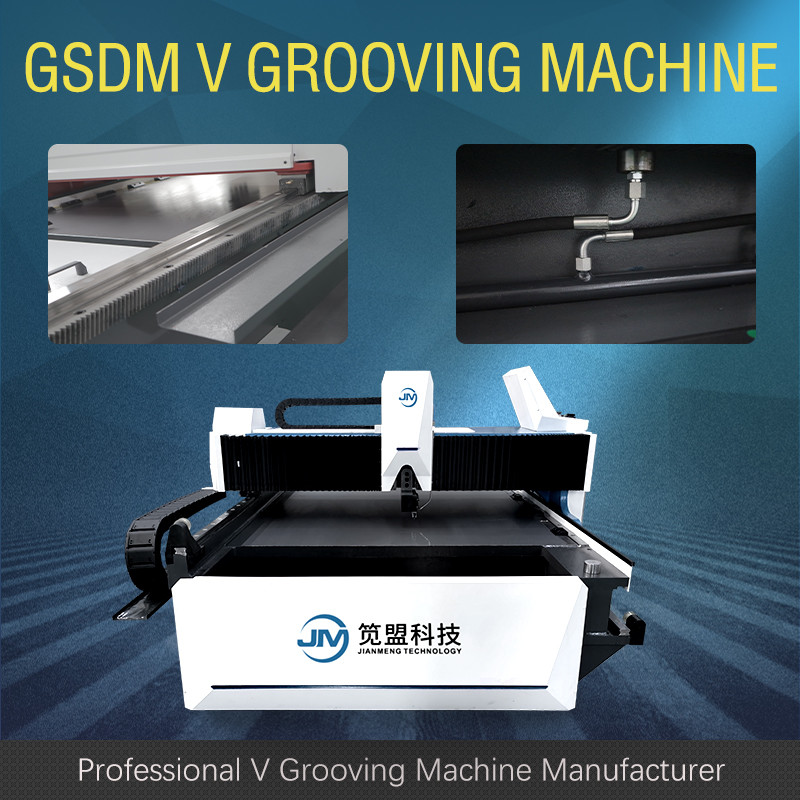

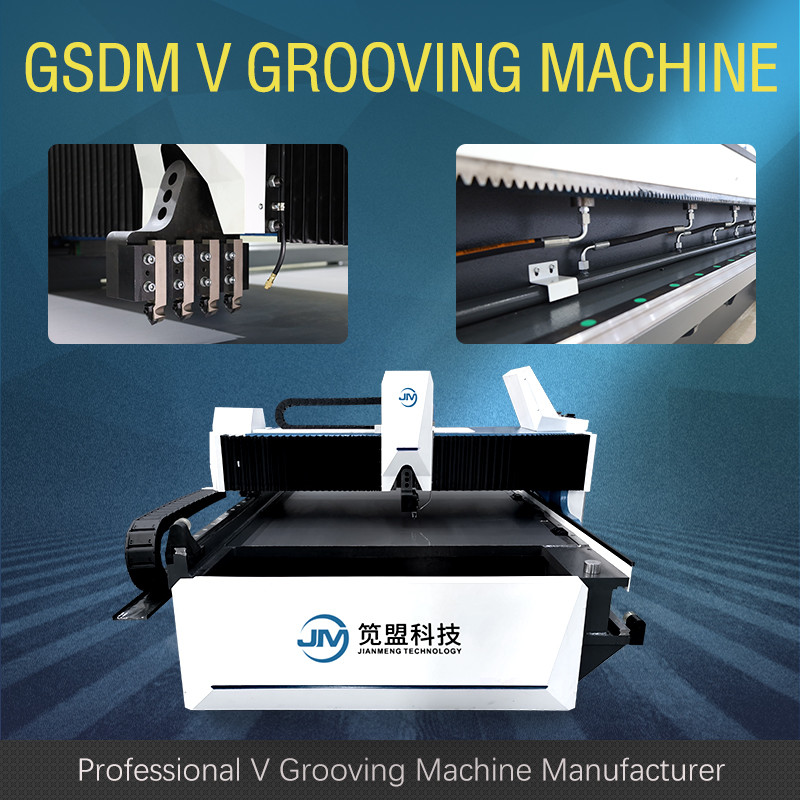

Le support d'outil (b) de la machine de cannelure de GSDM v est équipé de quatre coupeurs d'alliage pour traiter la cannelure de forme de v, ainsi la quantité de coupure est également distribuée pour réduire la déformation des pièces usinées. Le système de refroidissement micro peut être choisi pour prolonger la durée de vie de l'outil et pour réduire le coût de production ; L'outil universel maintenant la surface de montage peut répondre aux exigences de fixage de divers outils. L'outil en acier blanc et l'outil d'alliage sont interchangeables ; Le dispositif de transfert de support d'outil utilise la vis de meulage de boule de catégorie et le rail de guide linéaire résistant, ainsi il a de grande précision.
| Non. | Nom | Paramètre | Unité | |
| 1 | Max. Width de feuillard | 1500 | millimètre | |
| 2 | Max. Length de feuillard | 4000 | millimètre | |
| 3 | Épaisseur maximale (acier inoxydable) | 5 | millimètre | |
| 4 | Min. Thickness de feuillard | 0,4 | millimètre | |
| 5 | Min.distance du V à partir du bord | 8 | millimètre | |
| 6 | Vitesse de coupure maximale d'axe des abscisses | 120 | m/min | |
| 7 | Vitesse maximum de .return d'axe des abscisses | 120 | m/min | |
| 8 | Max.distance d'axe des ordonnées | 1250 | millimètre | |
| 9 | Résolution dans l'axe des ordonnées | 0,001 | millimètre | |
| 10 | Répété plaçant l'exactitude | ±0.01 | millimètre | |
| 11 | Résolution à l'axe de z | 0,001 | millimètre | |
| 12 | Répété plaçant l'exactitude | ±0.01 | millimètre | |
| 13 | Puissance de moteur | X1, axe X2 | 5,0 | kilowatt |
| Y1, Y2, axe de Z | 1,0 | |||
| 14 | Dimension hors-tout | Longueur | 5900 | millimètre |
| Largeur | 2250 | |||
| Taille | 1550 | |||
