Machine polyvalente de découpe de tôle CNC pour les fabricants de meubles métalliques
Montage d'image visuelle
Pour les graphiques complexes, en particulier lorsque les deux côtés de la plaque doivent être traités, les graphiques bidimensionnels peuvent être dessinés directement à la main, visuellement et intuitivement programmés,et le seuil de fonctionnement est abaissé en même temps.

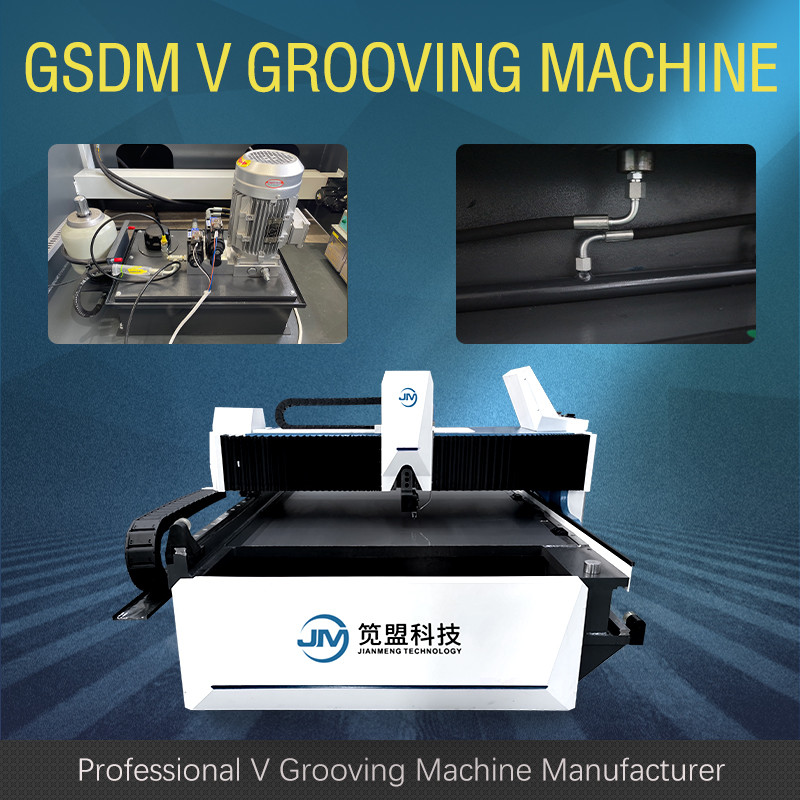

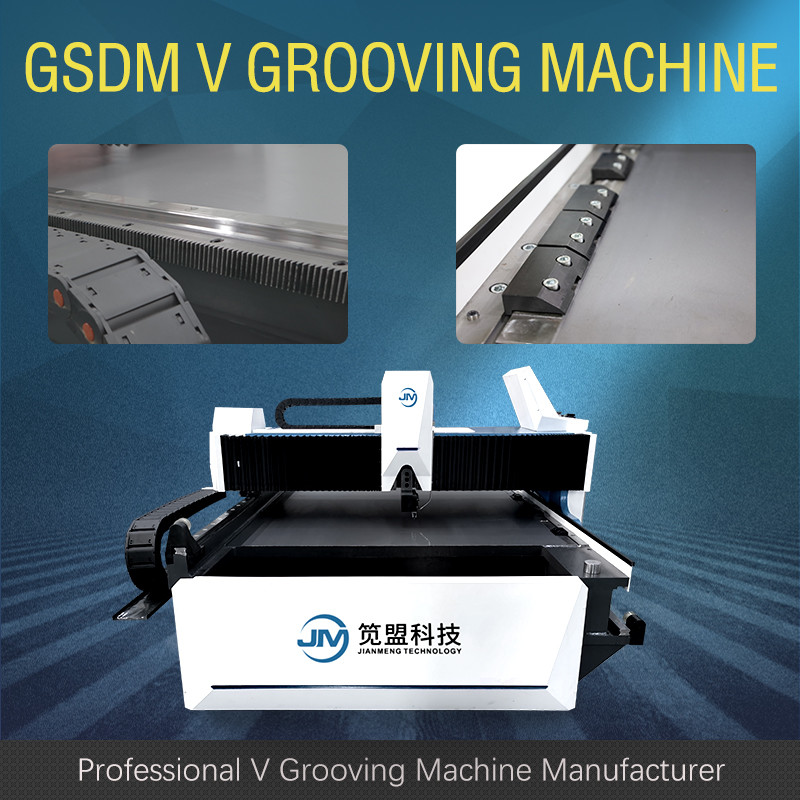

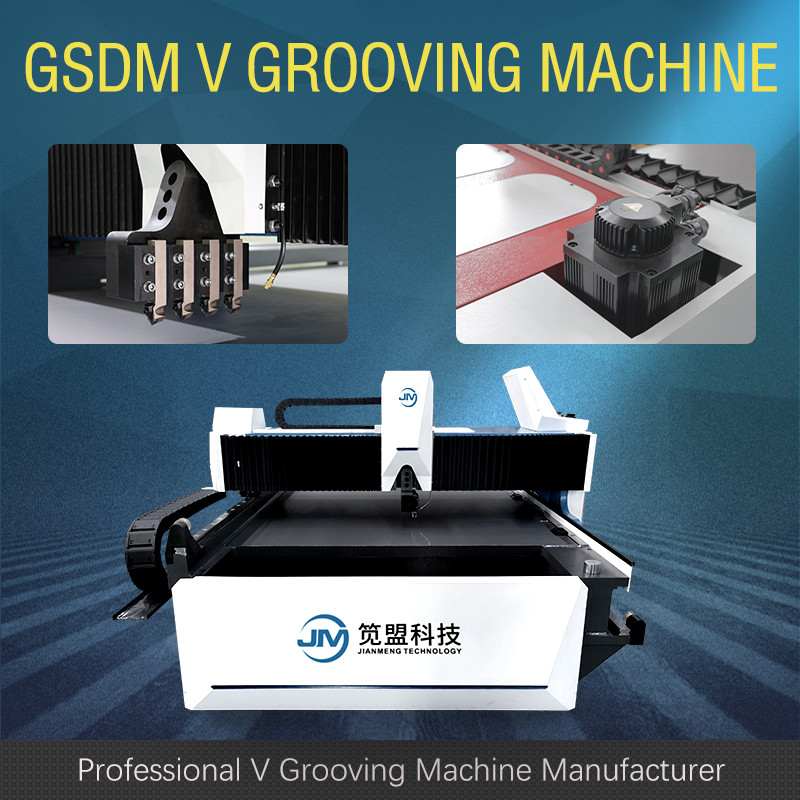

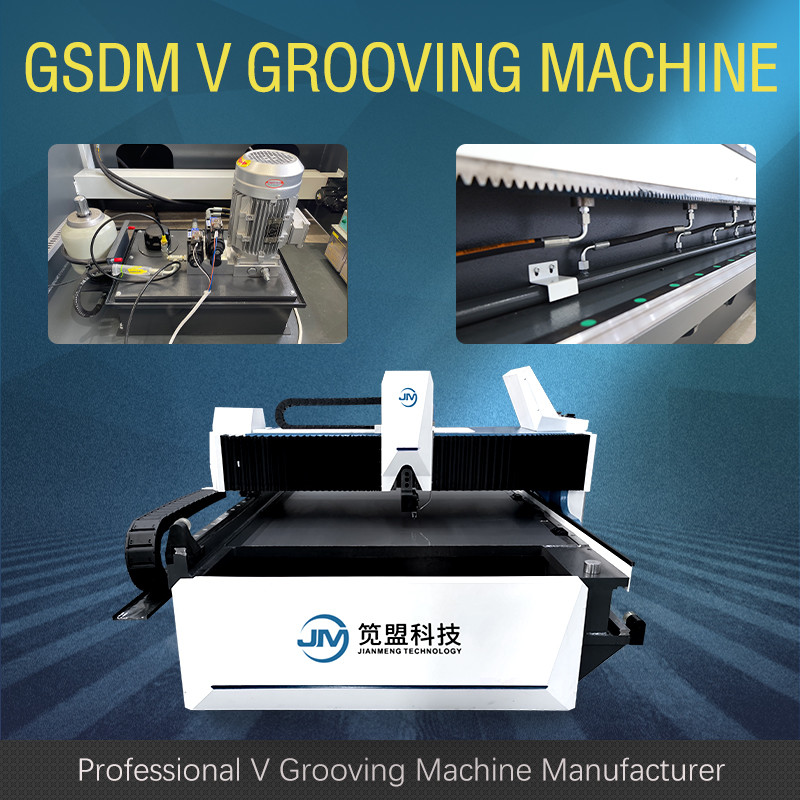

La machine à canaliser v à double entraînement horizontal GSDM est un équipement professionnel de canalisation v, applicable à toutes les plaques métalliques, telles que les plaques d'acier inoxydable, les plaques de cuivre, les plaques d'aluminium,plaques galvanisées et autresLa rainure en v est un procédé auxiliaire de formage de la feuille de pliage.de sorte que le matériau soit facile à plier et à former, et le R à l'extérieur de l'angle de flexion peut être réduit au minimum, puis plié et formé avec une machine à plier ou manuellement,La transformation est achevée par cette méthode et répond aux exigences d'apparence du produit.La profondeur, la largeur et l'angle de la rainure en V peuvent être assurés par la vitesse d'alimentation et la forme des outils de coupe pendant l'usinage.
| Je ne veux pas. | Nom | Paramètre | Unité | |
| 1 | Largeur maximale de la tôle | 1500 | mm | |
| 2 | Max. Longueur de la tôle | 5000 | mm | |
| 3 | Épaisseur maximale ((acier inoxydable) | 5 | mm | |
| 4 | Min. Épaisseur de la tôle | 0.4 | mm | |
| 5 | Distance minimale du V par rapport au bord | 8 | mm | |
| 6 | Vitesse maximale de coupe de l'axe X | 120 | M/min | |
| 7 | Max. vitesse de retour de l'axe X | 120 | M/min | |
| 8 | Distance maximale de l'axe Y | 1250 | mm | |
| 9 | Résolution dans l'axe Y | 0.001 | mm | |
| 10 | Précision de positionnement répétée | ± 0.01 | mm | |
| 11 | Résolution dans l'axe z | 0.001 | mm | |
| 12 | Précision de positionnement répétée | ± 0.01 | mm | |
| 13 | Puissance du moteur | axes X1, X2 | 5.0 | Le nombre de sièges |
| Les axes Y1, Y2 et Z | 1.0 | |||
| 14 | Dimension globale | Longueur | 6900 | mm |
| Largeur | 2350 | |||
| Taille | 1550 | |||
