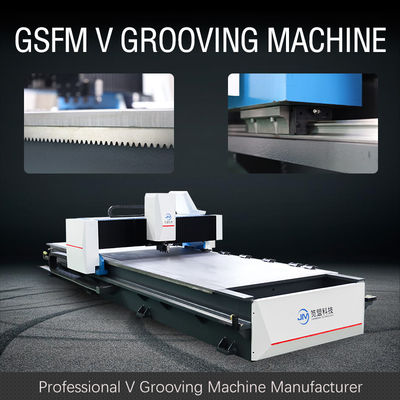

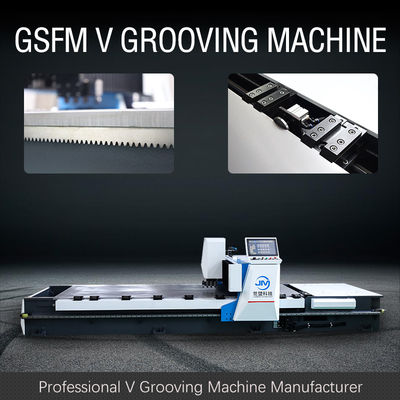

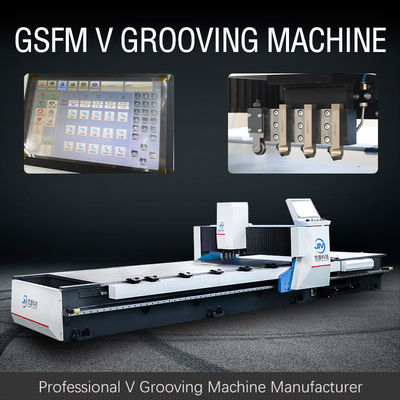

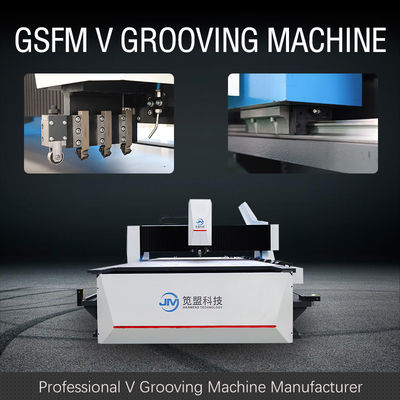

Solution intelligente pour le traitement d'industrie de porte : Découpeuse dégrossie complètement automatique de cannelure de quatre V
La base (a) et la traverse (c) de la machine de cannelure de GSFM v sont conçues avec la structure de cadre, et la table de travail est faite d'acier de construction de haute résistance faiblement allié. La machine-outil est rigide et durable dans son ensemble. La machine-outil traitant le processus sera strictement suivie, et le gâchage de four électrique sera adopté pour éliminer l'effort de soudure et pour réduire la déformation d'équipement. Assurez l'excellent effet de peinture par le soufflage de sable. Le cadre est constitué par le centre d'usinage stéréo importé de commande numérique par ordinateur par le traitement de fixage ancien, assurant le parallélisme et le perpendicularity de chaque surface de montage.
Gardez toutes les fonctions du modèle standard
Calcul automatique des diamètres internes et externes, du cycle automatique programmant, de l'image visuelle éditant, de l'affichage de recourbement d'effet, du système auto-lubrifiant de support d'outil, de la station hydraulique fonctionnante intermittente, etc.
Formation ancienne de l'objet
L'objet ne doit plus être décalé manuellement, qui améliore considérablement l'exactitude dimensionnelle, épargne des coûts de la main-d'oeuvre, épargne des coûts de période et améliore l'efficacité de production.
| Non. | Nom | Paramètre | Unité | |
| 1 | Max. Width de feuillard | 1500 | millimètre | |
| 2 | Max. Length de feuillard | 4000 | millimètre | |
| 3 | Épaisseur maximale (acier inoxydable) | 5 | millimètre | |
| 4 | Min. Thickness de feuillard | 0,4 | millimètre | |
| 5 | Min.distance du V à partir du bord | 12 | millimètre | |
| 6 | Vitesse de coupure maximale d'axe des abscisses | 120 | m/min | |
| 7 | Vitesse maximum de .return d'axe des abscisses | 120 | m/min | |
| 8 | Max.distance d'axe des ordonnées | 1250 | millimètre | |
| 9 | Résolution dans l'axe des ordonnées | 0,001 | millimètre | |
| 10 | Répété plaçant l'exactitude | ±0.01 | millimètre | |
| 11 | Résolution à l'axe de z | 0,001 | millimètre | |
| 12 | Répété plaçant l'exactitude | ±0.01 | millimètre | |
| 13 | Puissance de moteur | Axe des abscisses | 5,5 | kilowatt |
| U | 3,0 | |||
| Y1, Y2, axe de Z | 1,0 | |||
| 14 | Dimension hors-tout | Longueur | 5980 | millimètre |
| Largeur | 2420 | |||
| Taille | 1600 | |||
